《工程制图》——基础知识

炎陵农行黄晓军 · 发表于 2022-9-23 15:55:15

作图要求：
图纸中限定绘图区域的矩形框称为图框。
比例是指图样中图形与其实物相应要素的线性尺寸之比。
绘图时无论采用何种比例，其尺寸均应标注实物的真实尺寸。

粗线一般优先选d＝0.5和0.7mm，细线为粗线的1/2。

尺寸标注的基本原则。1.机件的真实大小应该与图样里所标注的尺寸数值为依据，与图形的大小及绘图准确度无关。2.图样中的尺寸，以毫米为单位时，不需要标注计量单位的代号。

这里的a和c表示的是图纸装订情况下所留的间距。e表示的是无需装订情况下的四边间距。

投射线：点光源与物体连成一直线称为投身线。
中心投影：投射线全都从一点发出。
平行投影：投射线互相平行。且投射线与投影面倾斜称为斜投影。且投射线与投影面垂直称为正投影。
三投影面体系：V称为正面投影面，H称为水平投影面，W称为侧投影面。
直线的投影：直线对于H、V、W三个投影面的倾角分别用 \alpha\beta\gamma 来表示。
六种特殊直线：

正平线

水平线

侧平线

正垂线

铅垂线

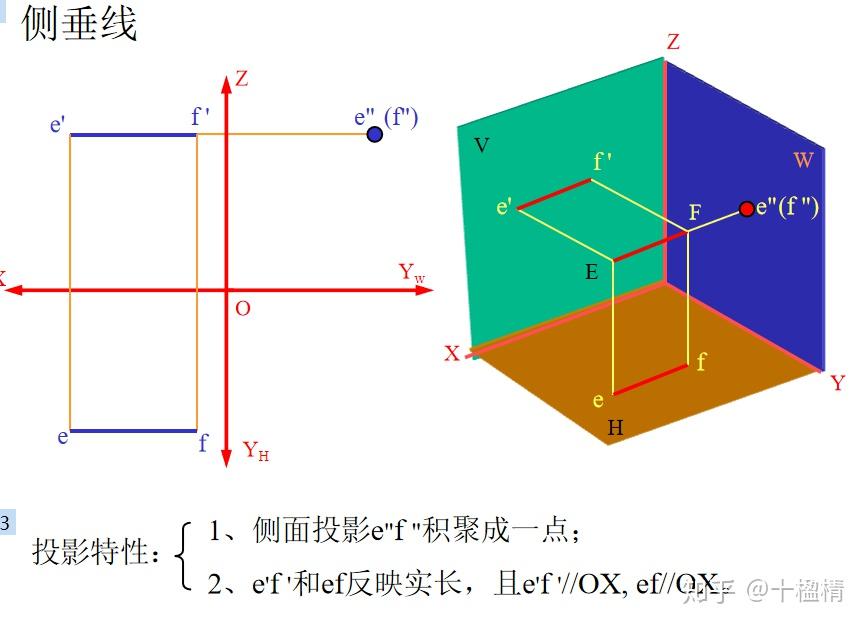

侧垂线

平面立体的投影：平面立体的表面是平面，各表面的交线称为棱线，各棱线的交点称为顶点。在立体投影中，一般不需反应立体与投影面之间的距离，因此不再画出投影轴。
平面对于三投影面的位置关系可分为三类：垂直于投影面（三种），平行于投影面（三种），一般位置平面。
立体分为平面立体和曲面立体。
截切：用平面与立体相交，截去体的一部分。
截平面：用以截切立体的平面。
截交线：截平面与立体表面的交线。
截断面：截交线围成的平面图形。

云南图康 · 发表于 2022-9-23 15:55:47

挺重要的，我刚好用到了，谢谢

樊斌 · 发表于 2022-9-23 15:56:26

请问Y（w)什么意思

红衣雅玩 · 发表于 2022-9-23 15:57:01

有Y（w）和Y（h）两种

狼獒天下蹬虎踏龙 · 发表于 2022-9-23 15:57:08

Y轴不是H面和W面的交线吗？
把这两个面沿Y轴剪开，不就得到了Y(W)(在W面上的Y轴)和Y(H)(在H面上的Y轴)。
懂了吗？

岳鸿 · 发表于 2022-9-23 15:57:59

恕在下愚钝，那Y（w）和Y(h)不重和了吗[可怜]

鹿鸣青山 · 发表于 2022-9-23 15:58:58

谢谢了

说实话很难嘛 · 发表于 2022-9-23 15:59:27

不重合呀，你想想，把一个面沿着一条线剪开，原来的那根线不就分开变成两根了吗？

绿芯说 · 发表于 2022-9-23 16:00:11

我看了半个小时差不多懂了，谢谢

午夜咖啡 · 发表于 2022-9-23 16:00:33

报歉，小姐姐
我好像还是没听懂
