1. 平面布局是不是越复杂越好？
平面图主要是用来表现室内功能、交通流线以及各类家具、家居陈设、绿化的布置。具体的表达方式可以参考第四章第二小节。
在准备考研快题过程中，部分学员会为了形式感，而将平面布局复杂化，但其实不然，平面图并不是室内空间设计的全部，一个完整的空间设计还需要平面图、立面图、顶面图之间互相协调。如下图中的两个方案，平面布局十分简单合理，但通过平、顶、立面的结合，产生了强烈的视觉冲击力。

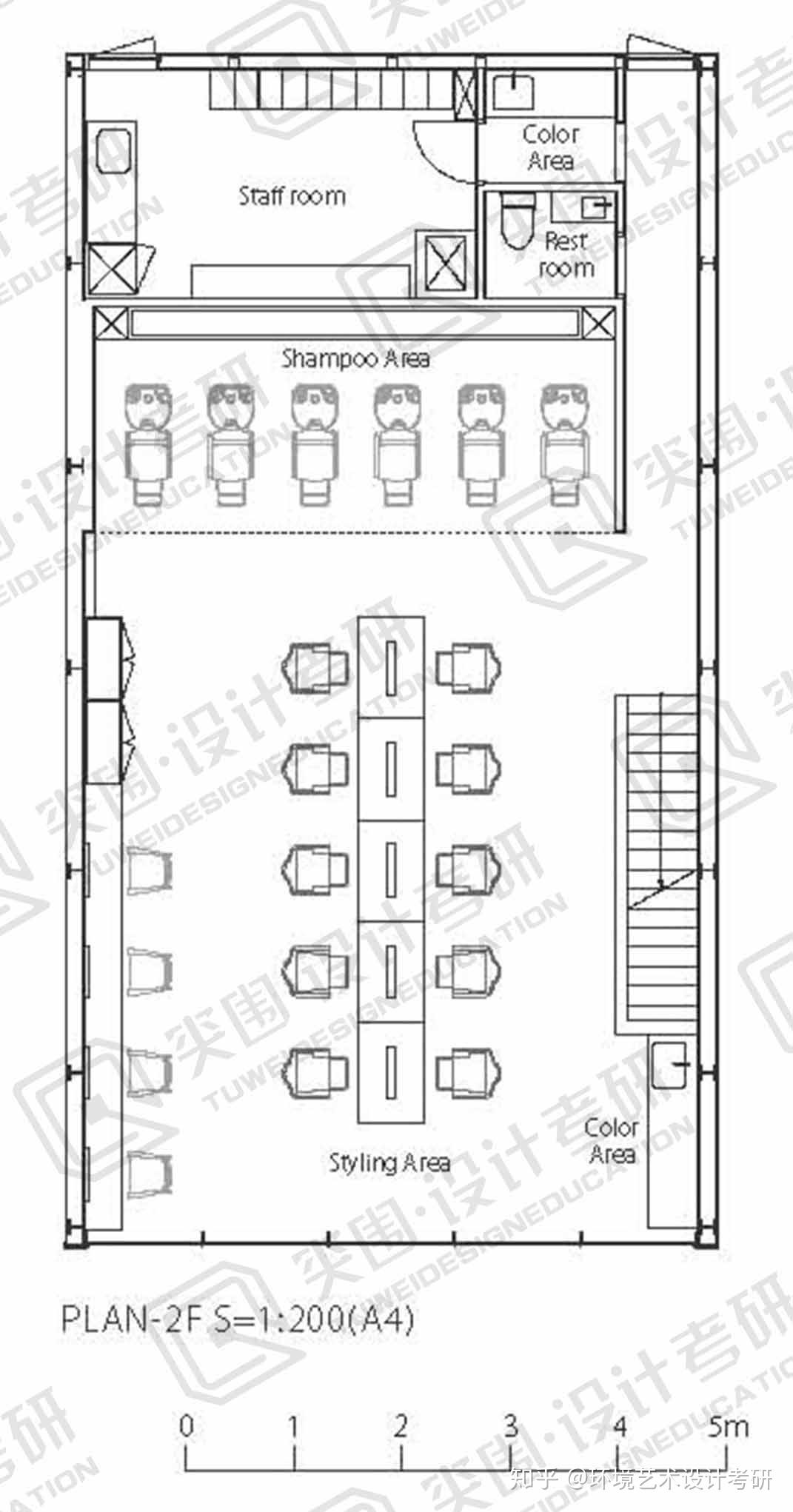

本案为一个理发店空间，平面图从入口到内部分别是剪发区、洗发区、卫生间、储藏区、员工区。功能分区及流线设定简洁明了，但从效果图可以看出，配合顶部天花及内部陈设，所呈现的视觉效果同样很出彩。


本案是以“翰墨”为主题的笔墨纸砚展示空间，平面布局为中岛式布局，周边展示围绕中间展台而展开，功能合理，入口通过隔断的运用增了加空间层次。通过手绘效果图可以看出，即使很简洁的平面图，通过立面和顶面元素的配合也可以产生丰富的效果。

2. 平面图常见布局方式
① 直线分割型
特点：空间主要采用直线分割，墙体与墙体之间相互垂直，空间使用率高，不会由于空间转角变化而浪费空间。如下图棋牌室的空间设计便采用的是这类布局方式。由于较容易把控，是考研快题设计中最为常用的空间分割方式。


②斜线分割型
特点：该类平面布局形式感强，空间层次比直线型丰富，但是难以把控，容易出现空间死角，从而造成空间浪费，使用时尽量不要出现锐角空间。对于考研快题而言，平面推效果图比较困难，不建议基础较薄弱的考生采用此类布局方式。


该售楼处快题原始空间墙体左侧倾斜，为了配合左侧空间，其它墙面均采用斜线分割，且互相垂直，与右侧原始空间其它垂直墙体产生对比，形成了较为丰富的空间层次，斜线分割利用很成功。
③曲线分割型
特点：这类平面布局方式易打造活泼有趣的空间，比较适合主题性较强的空间，是三类空间分割类型中最难把控的，平面推空间难度最大。为了不增加考试难度，考研快题中不建议大面积使用。
如下图“尚水空间”室内设计事务所设计中，为结合空间“水”这一主题，该空间采用了大量曲线分割，曲线与曲线之间的交接关系均为相切，空间中的少量死角区域统一被实体墙面填充，主题特征表达很明确。


7.3平面制图图示该如何表达？
本节强调的平面制图图示指的是家具、陈设、隔墙等物体在地面的正投影。在平面图的表达中，制图图示选择的准确与否将直接影响到平面图表达的准确性。如右图楼梯的图示画法，第一层、中间层及顶层表达形式便各不一样。





1.电脑制图图示是这样的：
如图所示，电脑制图图示表达十分精准，不仅线条有粗细之分，细致点的甚至表达出物体的表面纹理，虽很详尽，但在快题考试中绘制如此复杂的图示，不仅浪费时间，还有失手绘具备的草图感。
2. 手绘图示是这样的：所选用的图示最好简洁明了，以简单的体块关系概括即可，如下图所示。尤其要注意，尺度大小需要要符合人体工程，手绘表达虽没有电脑制图准确，但尽量不要误差太大。



7.3平面图该如何着色？
平面图着色可以使用马克笔为主，或者是彩铅为主。考试的时候以马克笔着色会比较快速。着色过程可遵循以下步骤：
（1）首先确定大致光源方向，用深色将家具陈设投影勾出，并用大笔触铺好整体的色调；
（2）然后利用不同色彩对家具、地面、水体、窗体等进行区分。这过程中要注意虚实关系，上色不要太满，可以适当的留白；
（3）在时间允许的情况下，也可以进行适当的加入些细节变化，让平面图看起来更加美观；









（突围课堂示范做作品）

7.4顶面图核心要素
顶面图指的是在房子中间某一部位剖切开后，从下往上看到的顶面正投影形态（如下图所示），主要用来表达顶部造型与尺寸、材料与规格、灯具样式、空调风口、消防、报警系统、音响系统的位置等。顶面形式虽无平面复杂，但涉及到的内容却很多，由于考研快题的局限性，对于顶面图的表达，无需面面俱到，以下几点最为重要：
1. 顶面图中将顶部造型、材料、灯具样式及灯位表达清楚;
2. 绘制顶面图时需要绘制出墙体及柱体等原建筑结构，门扇及窗洞位置需留出来；
3. 到顶的家具，需要在顶面图中表达出正投影形状；
4. 在高差变化的不同部位需标高；


举个例子：
该顶面图根据平面功能分割进行顶面造型，较为讨巧，由于表达简单速度快，是考研快题中常用到的表达方式。除了门洞位置没有留出来之外，该顶面表达基本符合了以上强调的几个小点。
